吊笼的各项规定设置参数

作者: 编辑: 来源: 发布日期: 2024.01.03
信息摘要:
载人吊笼应封顶。封顶吊笼的内净高度不应小于2 mo吊笼顶上可开一面积不小于 0. 4 m *6 m 的天窗,作为紧急逃离出口。天窗上应有窗盖…

载人吊笼应封顶。封顶吊笼的内净高度不应小于2 mo 吊笼顶上可开一面积不小于 0. 4 m *6 m 的天窗,作为紧急逃离出口。天窗上应有窗盖。

如果吊笼顶作为安装、拆卸、维修的平台或设有天窗,侧顶板应抗滑且周围应设护栏。该护栏的上扶手高度不小于1. 05 m,中间高度应设横杆,护脚板高度不小于100 mm。 护栏与顶板边缘的距离不应大于100 mm。

如果另一吊笼或对重的运动件距离护栏在0. 3 m以内,则沿该运动件宽度方向应设置 2.0 m 高的附加护栏,且每侧应比运动件宽出100 mm。

若顶板用作安装、维修或有紧急出口,则在任一 0. 1 m*O. 1 m区域内应能承受不小于 1.5 kN 的力叩无永久变形。

普顶板不允许站人,则按任一 0.1 m* O. 1 m的区域可承载 1. 0 kN设计。

若顶板是网板结构,孔径应小于25mm。吊笼底板与吊笼顶之间应全高度有立面。 网孔立面应符合下表的规定。

吊笼立面在下述试验中应无永久变形:在任一500 mm2 的方形或圆形面积上,作用300 N 的法向力;在框架顶端任一点作用 1.0 kN 的垂直力。

                                  孔眼或开口尺寸      单位为毫米

与相近运动部件的间距概

孔眼或开口的尺寸佔

a M 22

& < 10

22 V a W 50

10 <6^ 13

50 V a M 100

13 <6^ 25

注;若孔眼或开口是长方形,则其宽度不应大于表内所列最大数值,其长度可大于表内最大数值。


载人吊笼门框的净高度至少为2.0m,净宽度至少为 0.6m门应能完全遮蔽开口,其开启高度不应低于 1.8 m 网孔门应符合相关规定。

载人吊笼采用实板门时,实板门应有视窗。视窗面积不小于25000mm。,其位置应与人的 视线相适应,可看见层站边缘。吊笼门应装机械锁钩以保证运行时不会自动打开。水平或垂直滑动的门应有导向装置,其运动应有挡块限位。

吊笼门的强度应符合相关规定的要求,且在试验时门不会脱离导轨,其弹性变形不大于 30mm。当吊笼翻板门兼作运货用跳板时,必须具有足够的强度和刚度。

吊笼门应设有电气安全开关。当门未完全关闭时,该开关应有效切断控制回路电源,使吊笼停止或无法起动。载人吊笼上至少有一扇门或天窗可供紧急逃离。紧急逃离门应有电气安全开关联锁。当门未锁紧时吊笼应停止、无法起动 ;在重新锁上后,可恢复施工升降机正常工作。

若在吊笼立面上设紧急逃离门,其尺寸应是:宽度不小于0. 4 m、高度不小于1.4 m, 且应向吊笼内侧打开或是滑动型的门。吊笼顶上的天窗盖不应向笼内侧打开。抵达天窗的梯子应始终置于吊笼内。

施工升降机应设置高度不低于1.8 m的地面防护围栏,地面防护围栏应围成一周。围栏登机门的开启高度不应低于 1.8 m;围栏登机门应具有机械锁紧装置和电气安全开关,使吊笼只有位于底 部规定位置时,围栏登机门才能开启,而在该门开启后吊笼不能起动。围栏门的电气安全开关可不装在 围栏上。对重应置于地面围栏之内。为便于维修,围栏可另设入口门,该门只能从里面打开。

基础底架应能承受施工升降机作用在其上的所有载荷,并能有效地将载荷传递到其支承件基础表面,不应通过弹簧或充气轮胎等弹性体来传递载荷。

防护围栏的任一2500 mm£的方形或圆形面积上,应能承受350 N的水平力而不产生永久变形。

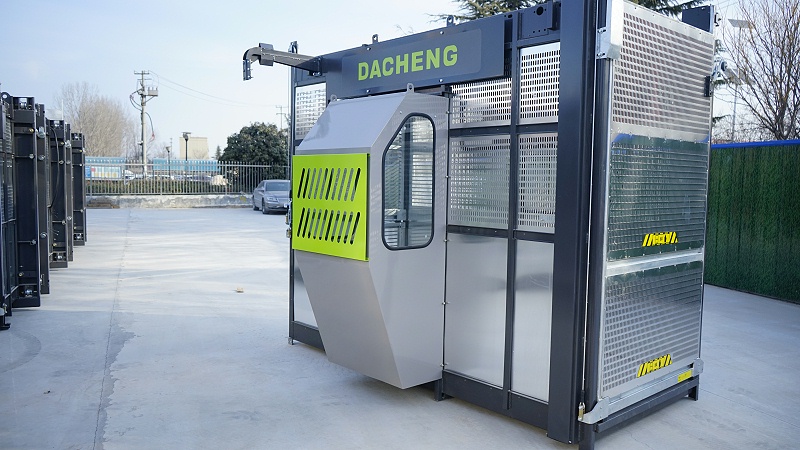

_DSC7160
