SC200/200变频施工升降机详情介绍

SC200/200变频施工升降机详情介绍

    SC系列施工升降机是靠电机驱动齿轮，在齿条上上下滚动来提升吊笼内人和货物的一种电梯，该设备安装有防坠落安全装置、超载装置和众多机械连锁安全装置，有效保证人和货物的安全，导轨靠扶墙架附着在建筑物上，可随建筑物的升高而升高。

1. 吊笼大梁  吊笼大梁是吊笼骨架的核心部分，本公司产品大梁包括主要受力部位（指的是吊笼笼顶部和笼底部）全部采用的是 16#冷弯槽钢（材质为锰钢），有效的保证了整机的使用寿命与坚固性。

2. 传动机构  本公司传动机构部件均采用国内外知名品牌厂家，该电机、减速机噪音低、起、制动平稳、经久耐用。另外本公司每套传动机构的每台电机上都装有电机托架与电机绑带双重保护，这样有效保证了电机、减速机运行时的平稳性（特别是在启、制动的瞬间），正因电机、减速机运行平稳，所以延长了电机、减速机、齿轮、齿条等的使用寿命。

 （减速机用的是华盛昌的，专业做传动，是一家上市公司；电机使用的是江苏亚联；）

3. 防坠落安全装置 本公司采用的防坠器是国家知名品牌产品，防坠器是齿轮齿条施工升降机上极其重要的安全装置，它能限制吊笼超速下行，有效防止和消除吊笼坠落事故的发生。 （防坠器使用上海建科院和南通兴翔厂家）

4. 防坠落安全器示意图   防坠落安全器在运行时，随动齿轮由齿条驱动，当超出限定速度时，离心甩块克服弹簧力向外甩出，与制动锥鼓内壁的齿啮，使制动锥鼓旋转并拧入壳体，随着内外锥体的压紧，制动力逐步增大，使吊笼平缓制动。在限速制动的同时，主传动电源被自动切断，安全器经过复位后可重新处于保护状态。

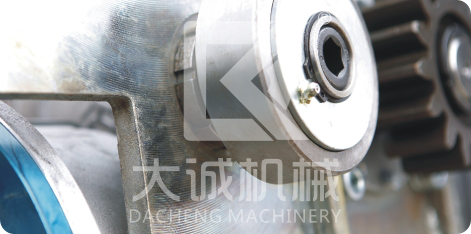

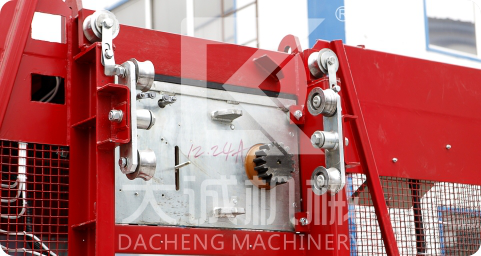

5. 防脱落锁片 本公司独立设计的滚轮防脱落锁片，是防止施工升降机上行或下行时滚轮因螺栓松动出现脱落现象，避免了不安全隐患。 （滚轮是滚针式，不用上油，质保三年。）

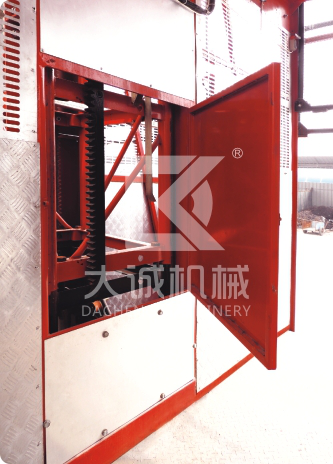

6. 检测门   每只吊笼都配有检测门，方便使用中后期的保养与检修工作（主要利于齿轮、齿条上油及检查标准节螺栓与齿条螺栓的松紧程度），有效避免了站在笼顶操作的不安全隐患。

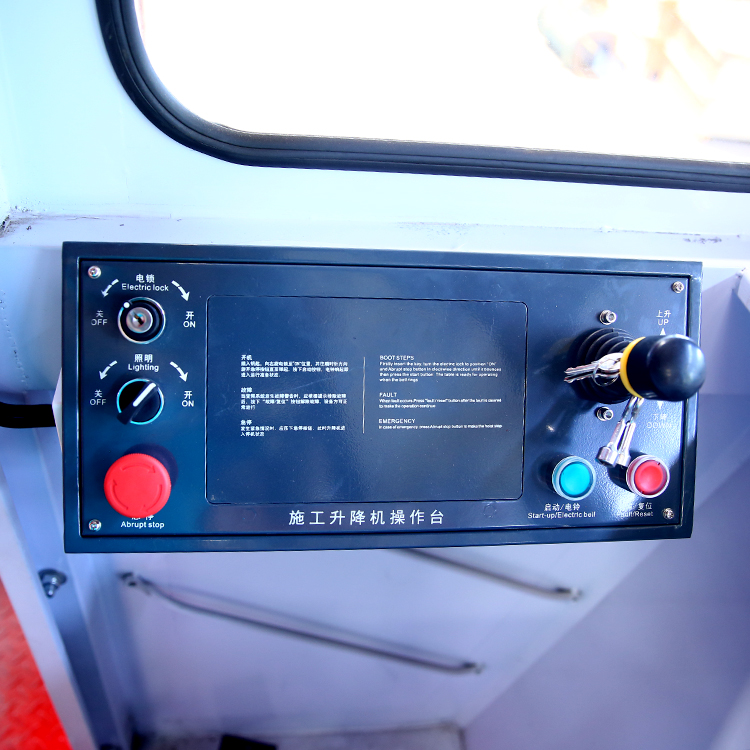

7. 驾驶室   每只吊笼都配有独立宽敞的驾驶室，且驾驶室顶部和底部全部采用双层顶焊接，这样有效避免了在施工过程中高空坠落杂物造成对驾驶员人身安全的危害。操作面板采用 304不锈钢，升降开关采用进口施耐德元件，经久耐用。

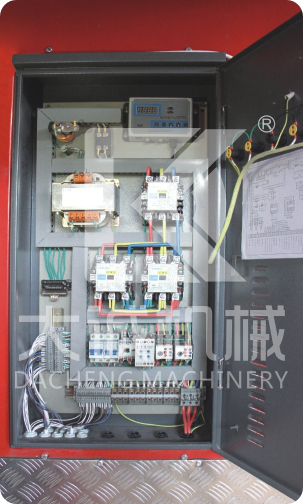

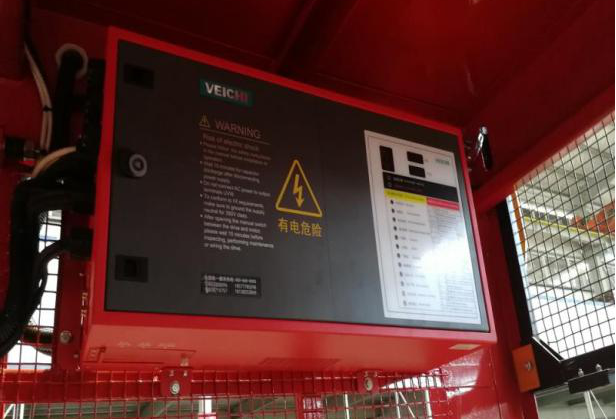

8. 电器   本公司电器系统的主要元件采用的是进口日本三菱产品，另外上、下限位开关采用的是进口施耐德产品，这样有效保证了设备的安全性和使用过程中的维修率，也无形中为工地施工期间工期做出了小小贡献。 (伟创变频器是施工电梯变频器中最高端质量最好的品牌)

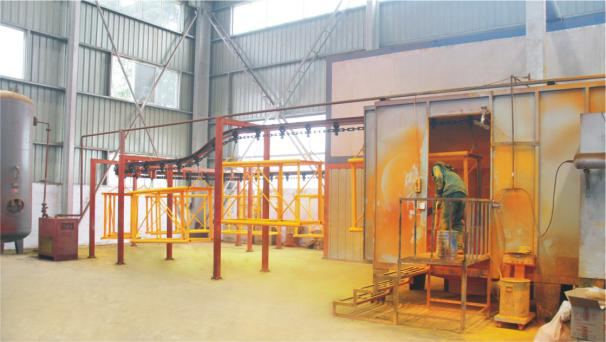

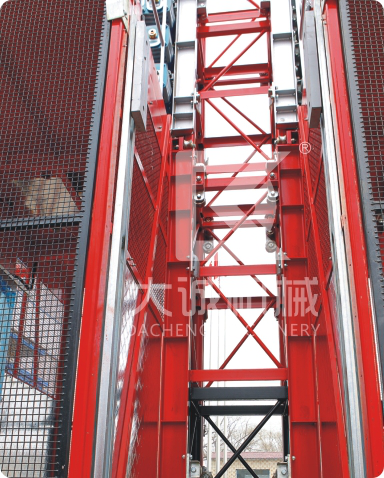

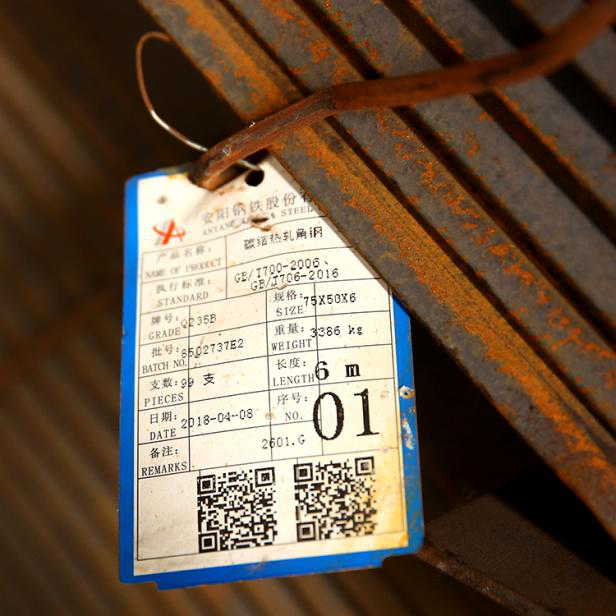

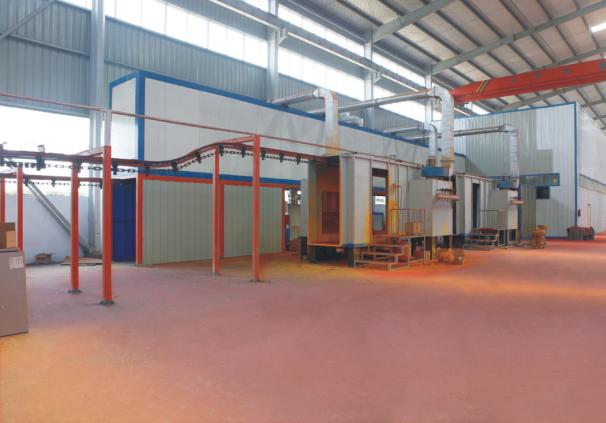

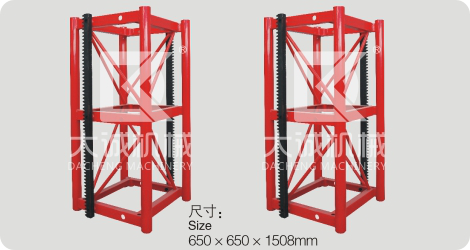

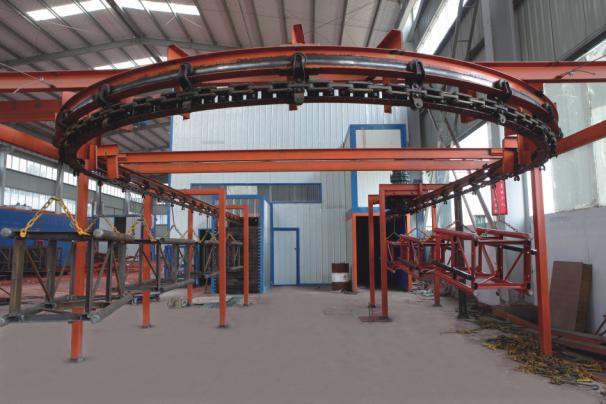

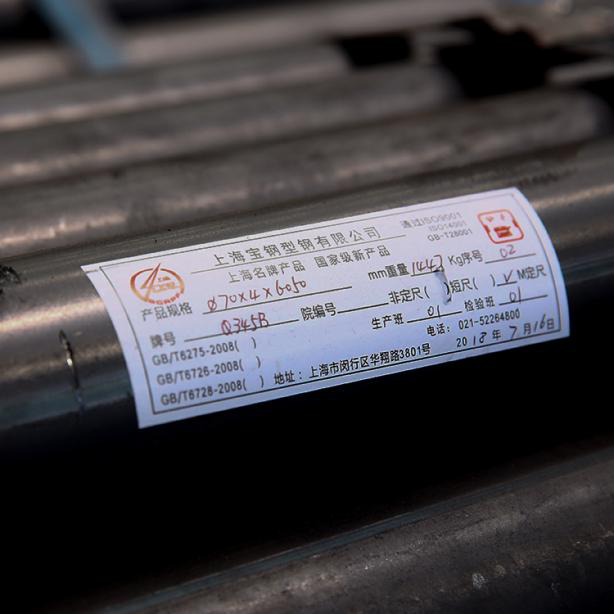

9. 标准节   ①：标准节的四方框采用国际75*50*6角钢(安钢)焊接而成，立柱（上海宝钢，材质Q345）圆管采用全自动数控镗管机加工后，在标准节工装上通过CO₂气体保护焊一次焊接而成，变形小、焊接质量高、结构稳定、互换性好、导轨较直，使整机在运行中振动轻、噪音小。②：标准节表面采用烤漆处理，漆的表面层厚、附着力强、不易脱落、在恶劣环境下防腐蚀防生锈，大大延长了整机的使用寿命。

10.传动板   本公司传动板采用国际δ16mm厚镀锌钢板，在恶劣环境下防腐蚀防生锈，大大延长了整机的使用寿命。

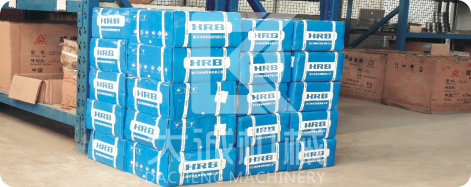

11. 轴承   本公司产品所有轴承（例靠背轮内、门轮内等）全部采用国家知名企业 “哈尔滨轴承制造有限公司”产品，该轴承精度高，材质有保证，经久耐用，有效提高了设备维修率。

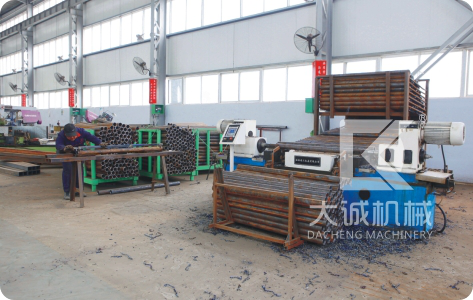

12.全自动数控镗管机   标准节的每一根立柱圆管都采用本全自动数控设备加工而成，定位准确，管长尺寸控制在 ±0.03mm内，确保滚轮、齿轮、齿条在接链处时无振动、无噪音。

13.标准件   本公司产品的所有标准件（螺栓、螺母）全部采用国家知名品牌厂家（晋亿实业股份有限公司、常熟英沪国际标准紧固件有限公司）。

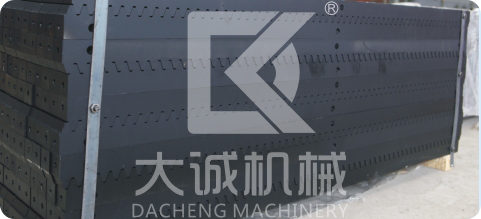

14. 齿条   本齿条采用 60#钢材质制造（普通齿条采用的大多是50#钢），耐磨程度高，承载能力强，使用寿命是普通齿条的2倍以上。另外标准化的加工工艺，使得齿条制造精度高、定位准确，确保了机器运行的平稳性。

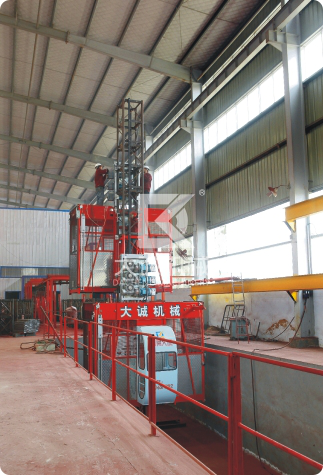

15. 成品调试台   本公司每台施工升降机整机都要上专业的调试台调试： ①调整：调整各个滚轮、齿轮、靠背轮等的间隙。②整机空载试验：升降机在试验高度全程升降运行300次，吊笼应启、制动正常、运行平稳、无异常响声。③整机额定载荷试验：升降机内装载额定载荷，在试验高度全程升降运行150次，吊笼应运行平稳、启、制动正常、无异常响声。④额定载荷做防坠落试验：通过防坠落操作按钮进行一次防坠落试验，吊笼的制动距离保持在0.25-1.2m，防坠落试验过程中，当防坠安全器动作时，电气主电路及制动器电路应自动切断。

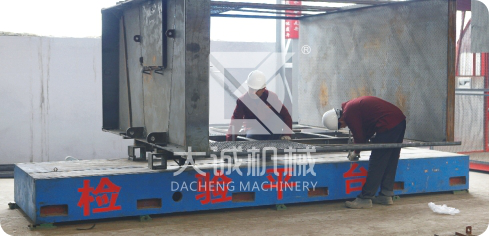

标准化、专业化检验平台

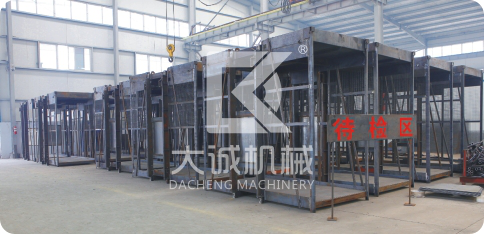

待检吊笼

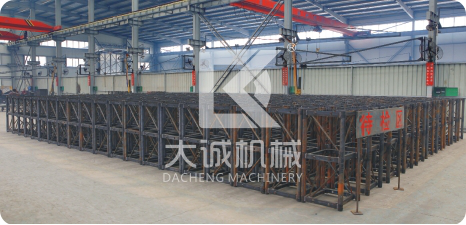

待检标准节

16. 零部件检验  本公司产品的各个零部件都要经过专业人员上专业的检测平台检验，检验合格后方可转入下道工序，从而保证整机的产品质量。
